Detalhes do produto:
|
|
Lugar de origem: | CHINA |
---|---|
Marca: | RINO |
Certificação: | CE |
Número do modelo: | HC-PL 3/5/7 de dobra 1800 |
Condições de Pagamento e Envio:
|
|
Quantidade de ordem mínima: | 1 grupo |
Preço: | Negotiation |
Detalhes da embalagem: | Envolvido com filme ou no caso de madeira |
Tempo de entrega: | 40-60 dias de trabalho após o depósito |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 5 grupos/meses |
Informação detalhada |
|||
Nome: | Linha de produção de cartão ondulado de 3/5/7 de dobra para a caixa da caixa | Tamanho: | 1800mm-2500mm |
---|---|---|---|
Velocidade: | 100m/min | Poder total: | 100kw |
Comprimento total da linha: | 52m | Tipo da flauta: | De acordo com necessidades dos clientes |
Máquina principal: | O único facer, preheater, NC eliminou a máquina, etc. | Pressão máxima: | 1.3Mpa |
Realçar: | Linha de produção da caixa de 7 dobras,100m/Min Carton Production Line,100kw planta automática da corrugação de 5 dobras |
Descrição de produto

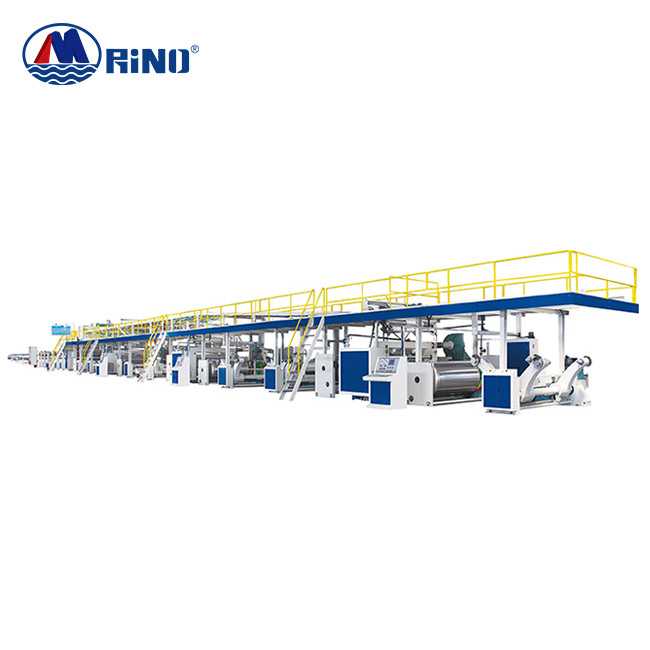

3 5 linha de produção de cartão ondulado de 7 dobras para a caixa da caixa
Introdução da máquina da linha de produção de cartão ondulado
A linha de produção de cartão ondulado é abreviada como a linha da telha, que é o equipamento de produção chave da empresa ondulada da produção da caixa. A linha de produção de cartão ondulado é a linha de produção a mais importante equipamento na empresa de empacotamento da caixa. Quais incluem principalmente a máquina do único facer, suporte de rolo de moinho, nc eliminou a máquina, o preheater e facer dobro, etc.
Parâmetro
Largura de papel máxima: | 1800mm |
Máximo Largura do rolo de ondulação | 1870mm |
Velocidade máxima da máquina | 100m/min |
TIPO da flauta: | tipo da flauta de acordo com o pedido do cliente |
Consumo do vapor: funcionamento 2000kg/hour. pressão: 1.0-1.1MPa Pressão máxima 1.3Mpa |
|
O poder pediu: | 380V, 50Hz, 3-fase |
Poder total: | Sobre 100kw para a condição geral |
Comprimento total da linha: | 52 medidores. |
NÃO | AS MÁQUINAS ALISTAM |
1 |
Suporte de rolo de moinho hidráulico --Moinho de papel do apoio dois Dia.1500mm --Incluindo a trilha e o trole para leve o moinho de papel --Embreagem pneumática do freio e da mola |
2 | Preheater (RG) Ø600mm |
3 |
Único Facer Fingerless (SF-280) --Rolo de ondulação Dia.280mm, com um cilindro. --Rolo Dia.280mm da imprensa com cilindro.
|
4 |
Ponte aérea --Controle de tensão dobro do vácuo --Controle de papel elétrico da maneira |
5 |
Preheater dobro da dobra (RG) Ø600mm |
6 |
Máquina GM-B da colagem -- O rolo da colagem gravou e croma chapeado |
7 |
Facer dobro (SM-S) --Incluindo a correia de algodão 1set da qualidade --incluindo o suporte do rolo da movimentação --incluindo 12 placas de aquecimento dos PCes (16 x 600MM) |
8 |
Marcador fino ZQS da talhadeira da lâmina --5 facas ajustadas da talhadeira e roda ajustada do marcador 8 --facas de moedura automáticas |
9 |
Interrupção de N.C (mudança automatizada da ordem) --Com sistema informático servo completo |
10 | Entrega de papel da folha |
11 | Colagem que faz a máquina |
12 | Sistema de tubulação interno do vapor |
13 | Sistema elétrico interno |
14 | Sistema de ar da compressa |
Máquina ondulada do único Facer
Introdução da máquina
* velocidade de projeto: 100m/min.
* rolos ondulados feitos do aço de liga 48CrMo, com tratamento térmico para a dureza HRC58-60, de superfície chapeado com o tratamento do cromo.
* rolo de ondulação: Dia.280mm com um cilindro.
* rolo da imprensa: Dia.320mm com cilindro.
* limpe a sução que o projeto Fingerless fornece a formação perfeita da flauta na fabricação de alta velocidade.
* sistema do motorista da suspensão Cardan. Tipo individual caixa da engrenagem do óleo da imersão da movimentação, separando vibrações dinâmicas para melhorar a estabilidade de corrida, fácil e rápido para a manutenção
* colando o rolo: a superfície é gravada com o projeto e o cromo da rede chapeados.
* ajuste do rolo ondulado superior, do rolo de pressão e do rolo da colagem controlado pelo sistema pneumático.
* com pré-aquecer e os rolos de precondicionamento.
O NC eliminou a máquina
Largura | 1800mm |
Comprimento de corte | 500-9999mm |
Mantimento da ordem | 999orders |
Cortando a precisão | ±1mm |
Poder | 11kw |
Diâmetro do rolo de Knive | 190mm |
Velocidade de Max.production | 100m/min |
Introdução da máquina
1. Tipo especial da estrutura, quadro de alta qualidade e assento, seguro e furtivo.
2. Com a relógio-janela no quadro de dois lados, fácil para veja na fabricação e na manutenção.
3. Conduzindo a parte adota hermético lubrificam, certificam-se da elevada precisão, estabilidade alta.
4. Adota a engrenagem do dobramento da elevada precisão e da rigidez, terno para a alta velocidade, lubrificação de feltro do óleo para prolongar a trabalho-vida. Assegure a precisão que engrena, folhas da lâmina de corte da caixa sem bordas cruas.
5. Eixo do corte da elevada precisão e assento do corte, seguro e furtivo.
6. Projeto especial da estrutura na lâmina em mudança, fácil e rápido para mudar a lâmina.
7. O padrão inteiro do projeto de sistema C.E restritamente, teste do computador da indústria da passagem restritamente, assegura a vida do trabalho e a estabilidade de alta qualidade, longas.
